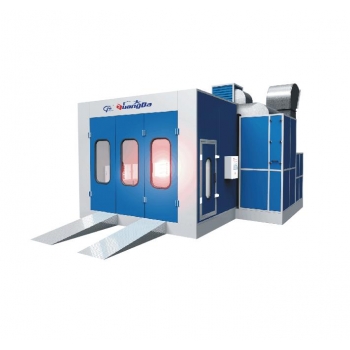

GD-6003水性漆烤房-长沙汽车烤漆房

联系电话:400-030-7060
产品详细介绍

外尺寸 (mm)

内尺寸(mm)

大门尺寸(mm)

总功率(kw)

7000*5500*3400

6900*3900*2700

3000*2700

40

房体系统


1、房体的内外板均为彩色喷涂渗锌钢板插口型聚苯乙烯EPS阻燃保温板厚度为50mm,  是烤漆房专业房体墙板采用流水线生产一次复合成型并设置三开折叠式大门和侧墙人行门大门为钣金工艺制作大门、侧门上均设置玻璃观察窗人行门门扇设置压力锁解决了房内超压问题整体结构密封牢固、色彩端庄保温阻燃硬度高等优点
2、地台高280mm, 采用镀锌钢板、镀锌模具成型拼装结构配置钢结构支架上铺承重2排地格栅3排防滑花纹板,行车地格栅的单轮承重可达1000kg,地台侧板为热镀锌板,厚度1mm,拼装式结构可根据安装场地随机调换, 机组可选择进行左、右、后三面放置;
 3、上车坡配套2900mm宽的整上车坡防滑花纹板制作;


送排风系统


1、采用引进西门子技术生产的YDW系列离心式风机此风机具有噪音低风量大耗能量少等优点
a、送风机型号YDW4.5L; 流量:12500m3/h; 全压800-710Pa; 转速: 900rpm; 功率4KW; 2
b、排风机型号YDW4-72流量:18340m3/h; 全压1572-1104Pa; 转速1450rpm; 功率7.5KW; 1
2、送排风柜由50mm方管焊接框架 柜板为镀锌板经专业模具冲压成形,表面喷塑处理;


水性装置系统

1、为适合水性油漆喷漆作业, 室内顶部两侧共设置两排可调(方向可调)不锈钢高速吹嘴, 数量36个, 由2台离心式风机独立送风. 每套送风装置中设置两道过滤层结构;
顶部吹嘴送风机: 两台顶置风机, 总风量18000-24000m3/h;  全压:360Pa; 转速: 1440r/min; 功率: 1.5kw; 数量: 2台;
2、为适合水性油漆烘干作业, 室内设二套落地式干燥机: 用以缩短水性油漆的干燥时间和加强空气流动的均匀性; 该装置设置进口高压力离心风机, 出口设有4个万向调节(方向可调)不锈钢吹嘴, 可吹出高速气流;
干燥机吹嘴送风机: 两台YYF系列离心风机, 总风量2000m3/h; 型号: DE150; 风量: 1000m3/h; 全压: 525Pa; 转速: 2800r/min; 功率: 0.2kw; 数量: 2台 内置电机;


净化系统


采用精粗两道过滤层结构: 粗效采用国产优质无纺棉, 能有效捕捉大于15μm的尘粒, 设置在发生柜进风口处, 有一活动门便于更换; 顶部高效过滤为立体喷胶式过滤棉, 有效捕捉大于4μm的尘粒. 顶棉托架采用C型钢+镀锌管焊接而成,表面喷塑处理, 其特点:方便更换过滤棉、结构合理、美观; 地棉过滤为玻璃纤维棉; TSP值: ≤1.4mg/m3;

2:顶棉托架 托架为方管钢架,厚度为1.2mm,防锈力强,刚性好,美观耐用,可反复拆装,不容易损坏,便于更换过滤棉。


加热系统


1:采用红外线烤灯加热方式, 房体两侧各配置4组×3kw固定式红外线烤灯, 后墙配置2组×3kw固定式红外线烤灯,共计30kw,每箱设有安全门。电热转换效率达95%以上,热辐射渗透性强,能够有效地提高油漆表面质量,无污染,无噪音,无电磁辐射。
2:反射罩 配有0.5mm厚的抛物面不锈钢反射罩,有效提高热能利用率。


照明系统

1:在房体的顶侧部及两侧壁安装照明灯组,顶侧灯组呈45°角安装,由32支36w菲利普灯管组成。
2:两侧壁灯有16支36w菲利普灯管组成,间隔垂直安装在墙板内,室内光照度达1000lux以上。

环保系统

采用多种漆雾过滤装置和活性炭吸附装置,保证废气排放量达到******标准。

电控系统

1:采用微电脑程序操作,主要元件选用国内外知名品牌,主回路设有多重保护,自动显示全部工作过程和故障状态。
2:设有温度时间设备,常温喷漆,恒温喷漆,烤漆开关,紧急停止开关,故障报警等。

废气处理

环保柜内前处理采用玻璃纤维过滤毡进行漆雾处理, 外加干式活性碳环保装置进行废气处理, 漆雾通过活性碳过滤层过滤废气中的有害物质, 朂后经排风口排出房外, 从而提供良好工作环境, 废气排放达到(大气污染物综合排放标准)GB16297-1996******标准。
