GD-6001烤漆房-长沙汽车烤漆房

外尺寸 （mm）

内尺寸（mm）

大门尺寸（mm）

总功率（kw）

7000*5300*3300

6900*3900*2600

3000*2600

29

房体系统

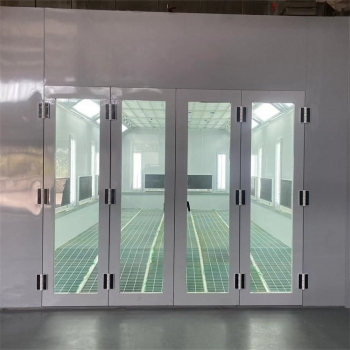

1、房体的内外板均为彩色喷涂渗锌钢板, 插口型聚苯乙烯EPS阻燃保温板, 厚度为50mm,  是烤漆房专业房体墙板, 采用流水线生产一次复合成型, 并设置三开折叠式大门和侧墙人行门, 大门为钣金工艺制作, 大门、侧门上均设置玻璃观察窗, 人行门门扇设置压力锁, 解决了房内超压问题, 整体结构密封牢固、色彩端庄, 保温阻燃, 硬度高等优点;
2、地台高280mm, 采用镀锌钢板、镀锌模具成型拼装结构, 配置钢结构支架, 上铺承重2排地格栅，3排防滑花纹板，行车地格栅的单轮承重可达1000kg，地台侧板为热镀锌板，厚度1mm,拼装式结构可根据安装场地随机调换， 机组可选择进行左、右、后三面放置;
 3、上车坡: 配套2件900mm宽的整上车坡, 防滑花纹板制作;

送排风系统

1、采用引进西门子技术生产的YDW系列离心式风机, 此风机具有噪音低, 风量大, 耗能量少等优点:
a、送风机型号YDW4.5L; 流量:12500m3/h; 全压800-710Pa; 转速: 900rpm; 功率4KW; 2台;
b、送风柜由50mm方管焊接框架 柜板为镀锌板经专业模具冲压成形，表面喷塑处理;

净化系统

采用精粗两道过滤层结构: 粗效采用国产优质无纺棉, 能有效捕捉大于15μm的尘粒, 设置在发生柜进风口处, 有一活动门便于更换; 顶部高效过滤为立体喷胶式过滤棉, 有效捕捉大于4μm的尘粒. 顶棉托架采用C型钢+镀锌管焊接而成,表面喷塑处理， 其特点：方便更换过滤棉、结构合理、美观; 地棉过滤为玻璃纤维棉; TSP值: ≤1.4mg/m3;

加热系统

1：红外线管 共有12组红外线灯箱，房体两侧各配置4组×2kw固定式红外线烤灯, 后墙配置2组×2kw固定式红外线烤灯,共计20kw; 每箱设有安全门。电热转换效率达95%以上，热辐射渗透性强，能够有效地提高油漆表面质量，无污染，无噪音，无电磁辐射。
2：反射罩 配有0.5mm厚的抛物面不锈钢反射罩，有效提高热能利用率。

照明系统

1：灯管 24支18w的ＫＥＤ灯管，光照度为800Lux。
2：灯盘 灯盘采用镀锌板焊制而成，经喷塑处理，刚度大，反复拆装不易变形，表面光亮，颜色均匀，耐热不易变色

电控系统

采用微电脑程序操作, 主回路设有多重保护, 自动显示全部工作过程和故障状态; 设有温度时间设备、风机开关、烤漆开关、照明开关、停止开关、紧急停止开关、故障报警、累时器等
